多轴多功效转台系统

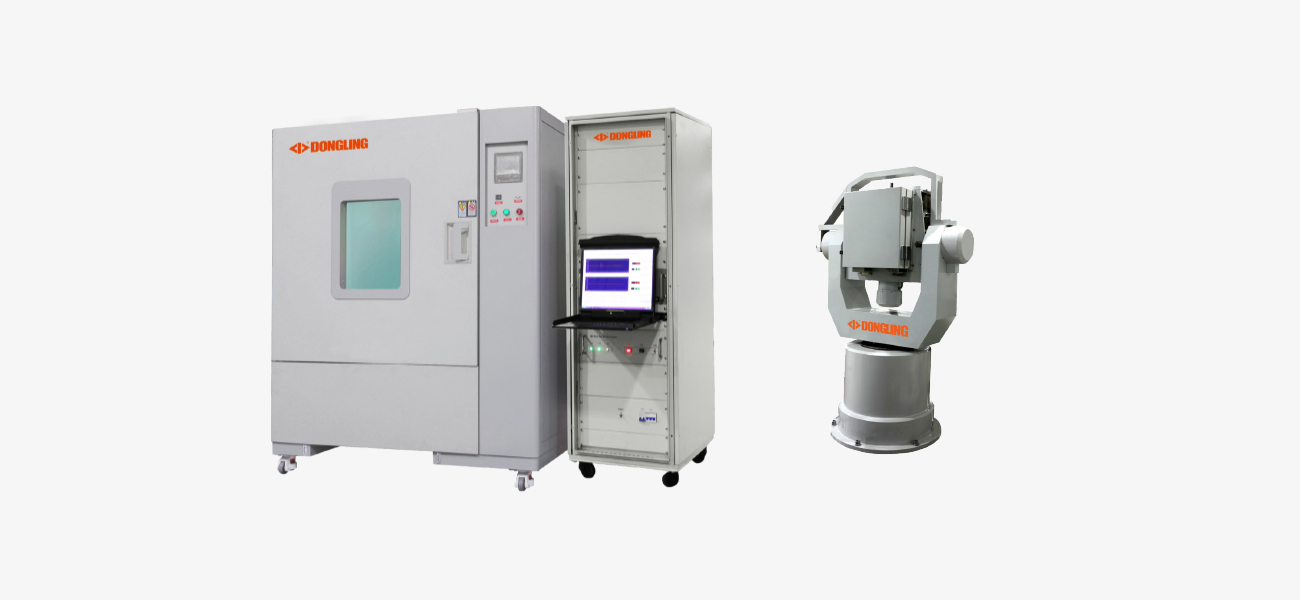

多轴多功效转台主要由机械台体、温控箱、测控机柜等组成。。。。。。

转台具有角位置、角速率、摇晃、离心加速率控制功效，，，，可以实时纪录和显示信息数据，，，，并具有温控功效。。。。。。主要为被测负载提供细密的定位、速率基准，，，，可用于惯性元部件、惯导系统的新闻态测试和标定，，，，同时为被测负载提供崎岖温、湿度或真空等测试情形。。。。。。

轴系接纳细密机械轴系，，，，内环设置传输被测器件电信号的接口。。。。。。

转台设置标准接口传输数据信息，，，，可以接纳专用的测控软件控制转台运行并收罗状态数据，，，，同时开放供通讯协议，，，，供用户的应用程序控制转台和收罗数据。。。。。。

转台主要用于航空、航天、航海、武器、车辆等领域，，，，用于惯性导航系统和惯性元件检定、标定，，，，以及模拟导弹、航行器的姿态运动。。。。。。转台按用途可分为惯性测试转台、仿真转台、定制转台。。。。。。

分类		单轴转台	低频角振动台	温控转台			高精度离心机
参数型号		1ER20-300	1ER70-600	1ER30-300CH	2ER50-550CH	3ER20-300CH	1ER15-900CH	1ER20-900
负载质量		20Kg	70Kg	30Kg	50Kg	20Kg	15Kg	20Kg
台面直径		不锈钢 Φ300mm	铝合金 Φ600mm	不锈钢 Φ300mm	不锈钢 Φ550mm	铝合金 Φ300mm	铝合金 Φ900mm	铝合金 Φ900mm
轴系相交度					Φ0.3mm球内	Φ0.3mm球内
转角规模		一连无限	一连无限	一连无限	一连无限	一连无限	一连无限	一连无限
角位置	位置精度	≤±1"	≤±2"	≤±2"	内轴≤±2" 外轴≤±3"	内轴≤±2" 中、外轴≤±3"
	位置重复性	≤±1"	≤±1"	≤±1"	≤±1"	≤±1"
	丈量分辨率	0.36"	0.36"	0.36"	0.36"	0.36"
角速率	最大角速率	±1000°/s	±300°/s	±800°/s	内轴、外轴	内轴±2000°	550rpm	600rpm
						±600°/s	中轴±500°/s 外轴±200°/s
	最小角速率	±0.001°	±0.001°	±0.001°	±0.001°	±0.001°
	精度及平稳性 (ω≥10°/s,360°平均)	0.005%	0.005%	0.005%	0.005%	0.005%	0.005%
最大角加速率					内轴±600°/s? 外轴±300°/s?	内轴±900°/s? 中轴±500°/s? 外轴±200°/s?
离心加速率	加速率规模					内轴2~15°	2~120g	2~150g
	加速率精度					内轴0.005g	0.05%	2~30g:0.001g 30~150g:0.005g
	加速率分辨率					0.001g	0.001g	0.001g
其他	联动最大角速率					三轴±60°/s
	带宽				内轴30Hz-3dB 外轴15Hz-3dB
	角振动	0.1~10Hz 0.01~10°			内轴10Hz 中轴8Hz 外轴6Hz
	温控箱			凭证客户需求	凭证客户需求	凭证客户需求	凭证客户需求	凭证客户需求
	滑环	凭证客户需求	凭证客户需求	凭证客户需求	凭证客户需求	凭证客户需求	凭证客户需求	凭证客户需求
