感应式电动振动试验系列

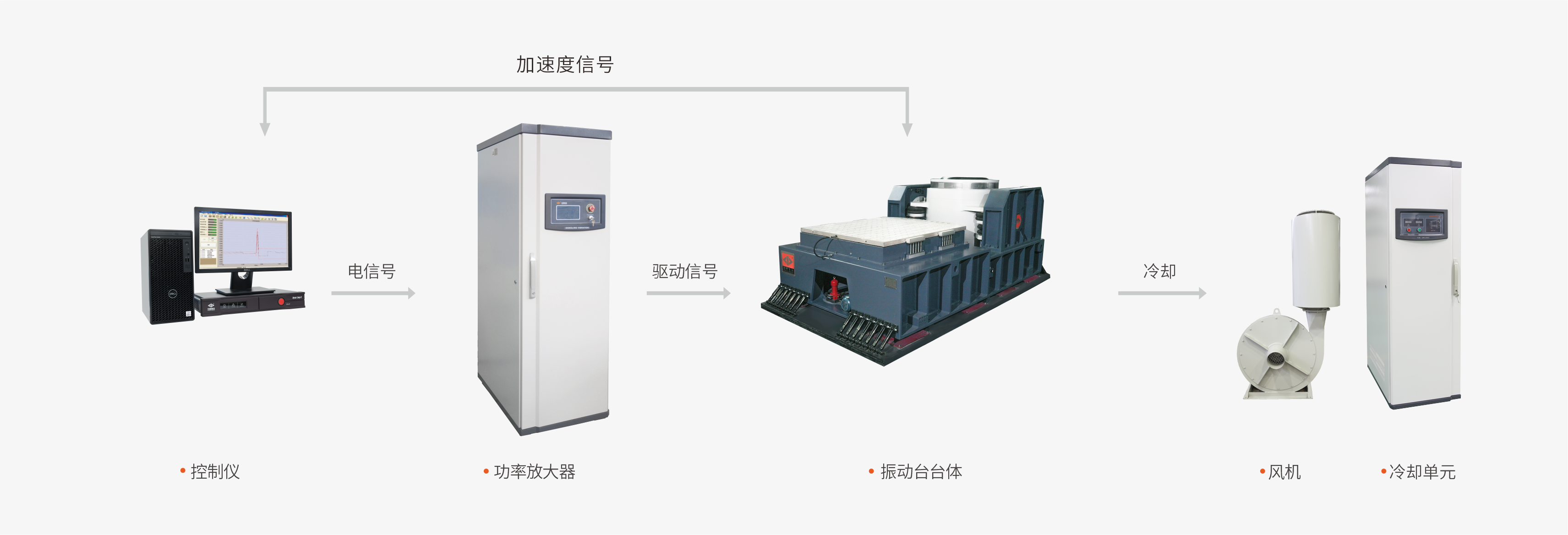

感应式电动振动试验系统主要用于产品高量级，，，长时间的高可靠性振动试验。。。感应式振动台是使用变压器耦合方式，，，线圈牢靠在内、外磁体上，，，线圈通过交流驱动电流感应到感应环动圈而爆发振动。。。

性能特点

● 振动加速率最高达200g
● 随机加速率最高达100g以上
● 攻击加速率最高达600g
● 振动推力25kN~200kN
● 最大位移65mm

参数/型号	IES-25-240	IES-45-340	IES-70-445	IES-100 \| 120-445	IES-160 \| 200-650

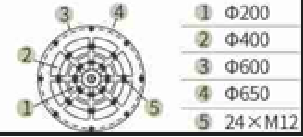

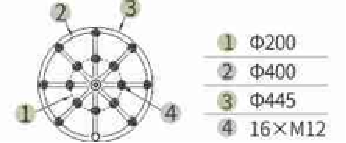

动圈孔位
额定正弦(KN)	25	45	70	100/120	160/200
最大位移（正弦、攻击）p~p(mm)*	20	51	51	51（可选76）	76
频率规模(Hz)	5*-5000	5*-3500	5*-2500	5*-2400	5*-2400
最大加速率(m/s2)*	1300	1300	1400	1800/2000	1300 \| 1600
随机最大加速率(m/s2)*	1000	1000	1000	1500/1800	1000
最?速率(正弦m/s)*	2	2	2	2	1.8/2
最大速率(攻击m/s)*	3.6	3.6	3.6	3.6/5	3.6/5
运动部件等效质量(kg)*	18	35	50	55	125
动圈直径(mm)	Φ240	Φ340	Φ445	Φ445	Φ650
振动台冷却方式	风冷+喷雾	风冷+喷雾	风冷+喷雾	水冷+风冷+喷雾	水冷+风冷+喷雾
最大载荷(kg)	150	500	800	800	1200
台体尺寸(mm)LxWxH	1336x860x1178	1328×854×1140	1605x1130x1375	1590x1223x1375	1605x1124x1342
振动台重量(kg)	1000	3000	4500	6000	10000

功松手艺参数	IDA60	IDA-100	IDA-140	IDA-240丨300	IDA360丨480
最大输出功率(kVA)	60	100	140	240/300	360/480
尺寸(mm)L×W×H	607x1003x1545	620×1010×2020	620×1010×2020	1860×1010×2020	1860×1010×2020 \| 2480x1010x2020
功放重量(kg)	300	550	600	1200 \| 1500	1800 \| 1900

风机手艺参数	B7000A	B-7000	B-7000	B-7000	B-7000
风机功率(kW)	22	30	30	30	30
风量(m?/s)	1.47	1.6	1.6	1.6	1.6
风压(kPa)	7.3	7.5	7.5	7.5	7.5
重量(kg)	420	530	530	530	530

水冷单位手艺参数	—	—	—	CU-1G	CU-1G
内循环水总流量（L/min）	—	—	—	80	80
内循环水压力（Mpa）	—	—	—	1	1
外循环水总流量（L/min）	—	—	—	200	200
外循环水压力（Mpa）	—	—	—	0.25-0.4	0.25-0.4
蒸馏水要求	—	—	—	水硬度30ppm PH7-8,导电率1uS/cm	水硬度30ppm PH7-8,导电率1uS/cm
重量（kg）	—	—	—	400	400
系统事情情形
电源要求	3相AC，，，380V±10%，，，50Hz，，，80kVA	3相AC，，，380V±10%，，，50Hz，，，130kVA	3相AC，，，380V±10%，，，50Hz，，，200kVA	3相AC，，，380V±10%，，，50Hz，，，280/320kVA	3相AC，，，380V±10%，，，50Hz，，，420/480kVA
